LICGC™AG-01
次世代のリチウムイオン電池の電解質、セパレーター、CO₂センサー、次世代のキャパシタ、海水中のリチウムイオン回収技術などに使用されています。
次世代のリチウムイオン電池の電解質、セパレーター、CO₂センサー、次世代のキャパシタ、海水中のリチウムイオン回収技術などに使用されています。
次世代のリチウムイオン電池の電解質、セパレーター、CO₂センサー、次世代のキャパシタ、海水中のリチウムイオン回収技術などに使用されています。
高いリチウムイオン伝導性を有する固体電解質材料です。酸化物系の固体電解質であるため、大気中で取り扱いが可能であり、高い安全性を有します。優れた材料特性を持つLICGCは、様々な製品の環境性能上の課題を解決するポテンシャルがあります。 用途例としては、次世代のリチウムイオン電池の電解質、セパレーター、CO₂センサー、次世代のキャパシタ、海水中のリチウムイオン回収技術、他の電気化学的デバイスに使用されています。

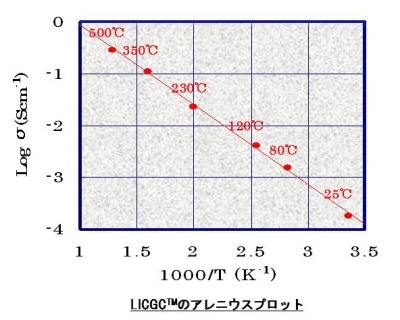

イオン伝導度 | 1×10-4Scm-1(25℃) | |
---|---|---|
化学的耐久性 | 耐水性 RW(P) JOGIS 1 | |
耐酸性 RA(P) JOGIS 1 | ||
大気中での取り扱い容易 | ||
機械的性質 | 曲げ強度(4点曲げ) 140N/mm2 | |
ヌープ硬さ Hk 590 | ||
比重 3.05 | ||
突き刺し破壊強度≒10N (測定装置Digital Force Gauge SHINPO FGS-20TV Terminal R3.0専用ナット、試験機降下速度25mm/min.) |
||
熱的性質 | 熱膨張係数 10-7/K |
30~350℃ 94 |
350~600℃ 82 |
*上記物性は参考値であり、製品を保証するものではありません。
また、本仕様は技術開発に伴い変更することがございます。
Li2O-Al2O3-SiO2-P2O5-TiO2-GeO2系
Li1+x+yAlx(Ti,Ge)2-xSiyP3-yO12
(Li置換NASICON型)

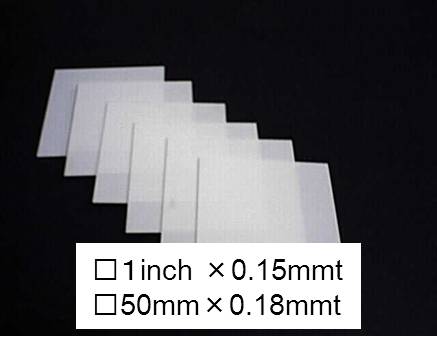

□1inch×0.15mm
□50mm×0.18mm
Φ19mm×0.15mm
Φ1inch×0.15mm
Φ2inch×0.25mm
極薄基板
お客様のご要望にお応えして、現行製品よりさらに薄い基板の御提供が可能となりました。
□25mm×0.02mmt
□25mm×0.05mmt
□50mm×0.02mmt
*上記内容は従来の技術開発に伴い、変更されることがございます。
